世界一のシリンダー性能 世界一のバリエーション

射出成形機用耐食耐摩耗シリンダー   H-ALOY®(プロテリアル製(旧:日立金属))

特長

プラスチック成形用シリンダー・スクリューに求められる性能は年々厳しさを増しており、優れた耐摩耗性に加えて高い耐食性能が求められています。プロテリアル(旧:日立金属)のH-ALOYシリンダーは累計20万本以上の製造実績を有する本分野における先進的な耐磨・耐食シリンダーであり、幅広い材質ラインアップでお客様の厳しいご要求にお応え致します。

H-ALOY® シリーズ

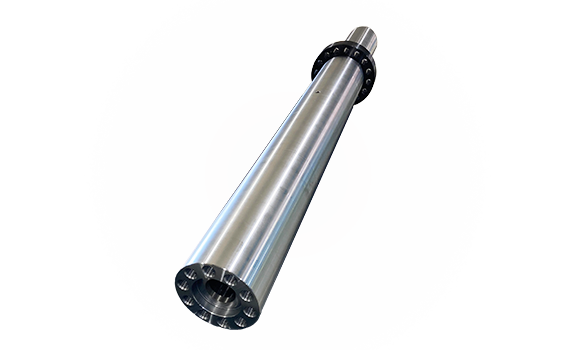

①NEOC® シリンダー(高強度・高耐圧シリンダー)

高温高圧成形、高速成形のニーズにお応えする高強度シリンダーです。
合金層と母材の両方に高い強度を有しており、高い耐圧性能を実現しました。

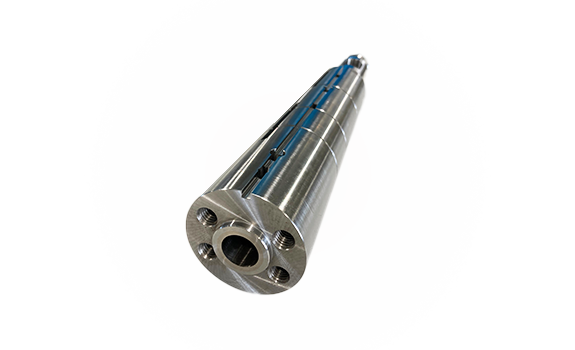

②H-ALOYneo シリンダー

ロングセラーであるH-ALOYシリーズをH-ALOYneoとしてリニューアルしました。 H-ALOYneoシリンダーでは新開発の高強度鋼材を母材に適用し、合金特性は変えずに母材耐力をUPしました。
*外径Φ180以上の大径品はSCM440母材適用のH-ALOYとなります。

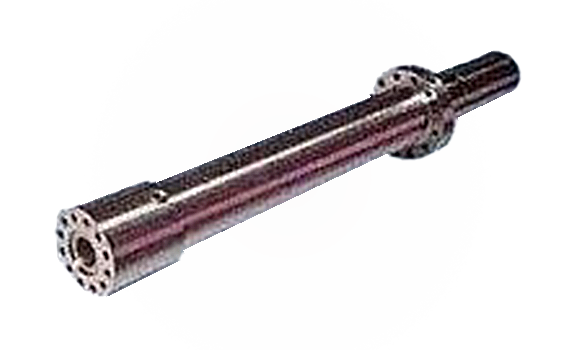

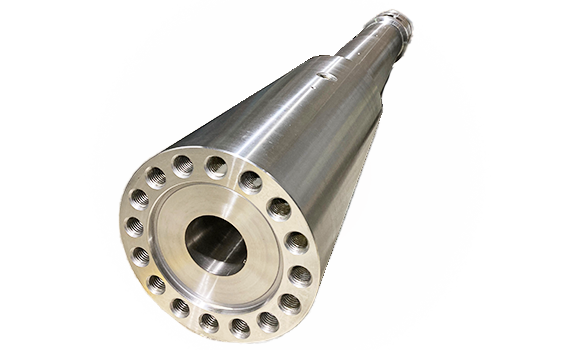

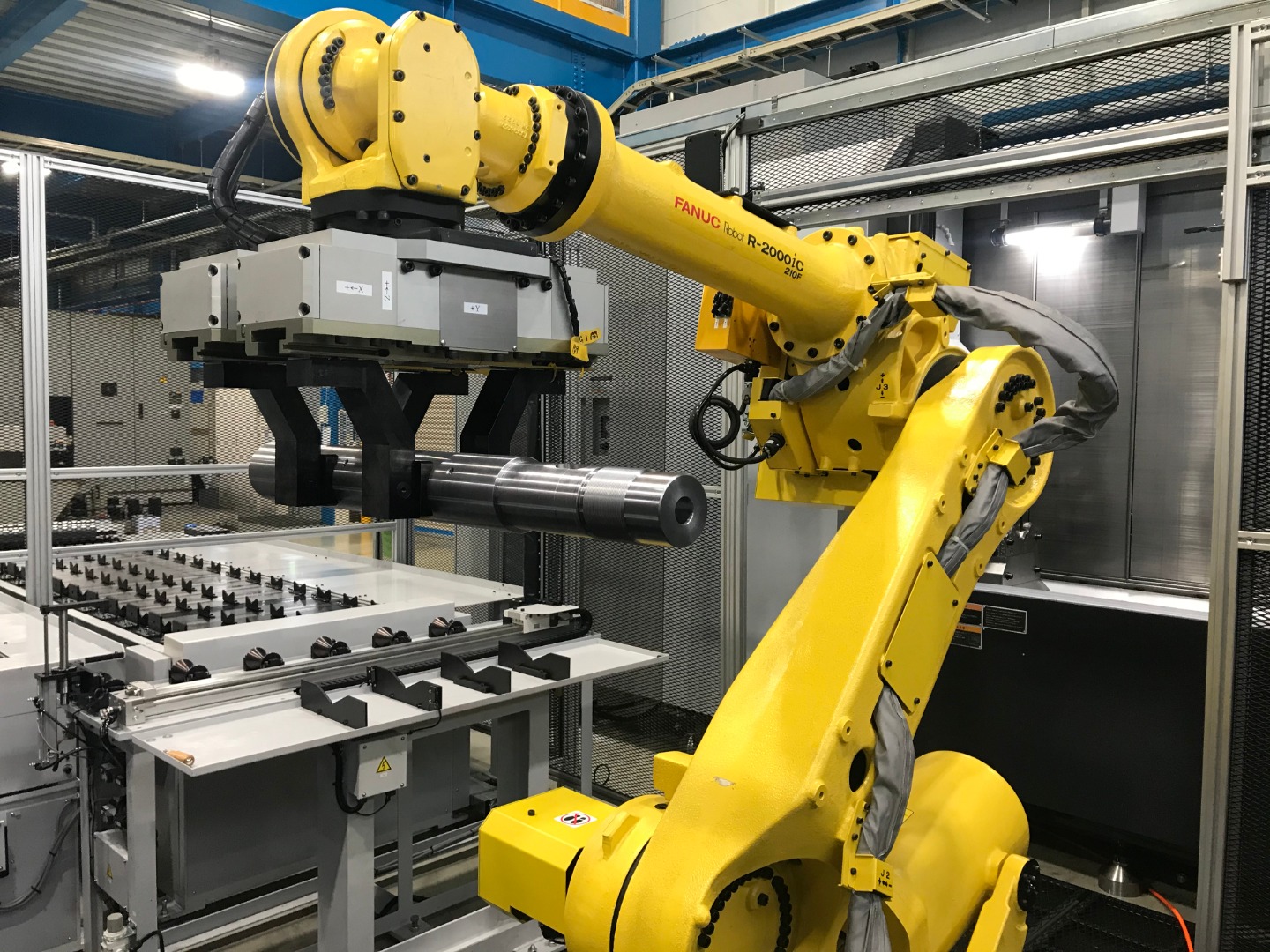

H-ALOY® シリーズ シリンダー
最大製造可能寸法:Φ450(外径)×Φ200(内径) ×6000(全長)

① 遠心鋳造合金

用途 汎用エンプラ スーパーエンプラ 超耐食耐
材料名 PALneo H503neo NEOC600 NEOC400 H305neo NEOC1000
合金系 鉄基 Ni基 Ni基 Co基 Ni基 Ni基+硬質粒子
母材 46MnVS6相当材 46MnVS6相当材 HPS700 HPS700 46MnVS6相当材 HPS700
硬度 合金(HRC) 55-65 50-60 50-60 50-60 50-60 57-66
母材(Hs) 28-40 28-40 38-42 38-42 28-40 42-48
合金層抗折力(MPa)
580-680 490-590 930-1030 580-740 490-590 700-900
母材耐力(MPa)
340-420 340-420 550-630 550-630 340-420 620-780
特長 高耐摩合金
(窒化鋼代替)
耐食耐摩耗シリンダーのロングセラー(光学部品成形用で定評) 耐食耐摩耗の
標準グレード
(高圧成形に最適)
PPS(ガラス40%以下)の成形に最適 フッ素樹脂成形用 プラマグやMIMなど過酷な成形条件に最適

② HIP合金

材料名
H851neo
H852neo
H901neo
H902neo
H831neo
HC90neo
合金系 Ni基
Ni基+硬質粒子
Co基 Co基+硬質粒子 Ni基 Co基+硬質粒子
母材 46MnVS6相当材
硬度 合金(HRC) 55-60 60-65 55-60 60-65 50-60 65-70
母材(Hs) 35-40 35-40 35-40 35-40 35-40 35-40
合金層抗折力(MPa) 1470-1660 680-780 1560-1760 880-980 1470-1660 830-930
母材耐力(MPa)
460-540 460-540 460-540 460-540 460-540 460-540
特長 耐食耐摩耗 高耐食耐摩耗 耐食耐摩耗 高耐食耐摩耗 フッ素樹脂成形用
超耐食耐摩耗

*上記の数値はあくまで参考値です。保証値ではございません。

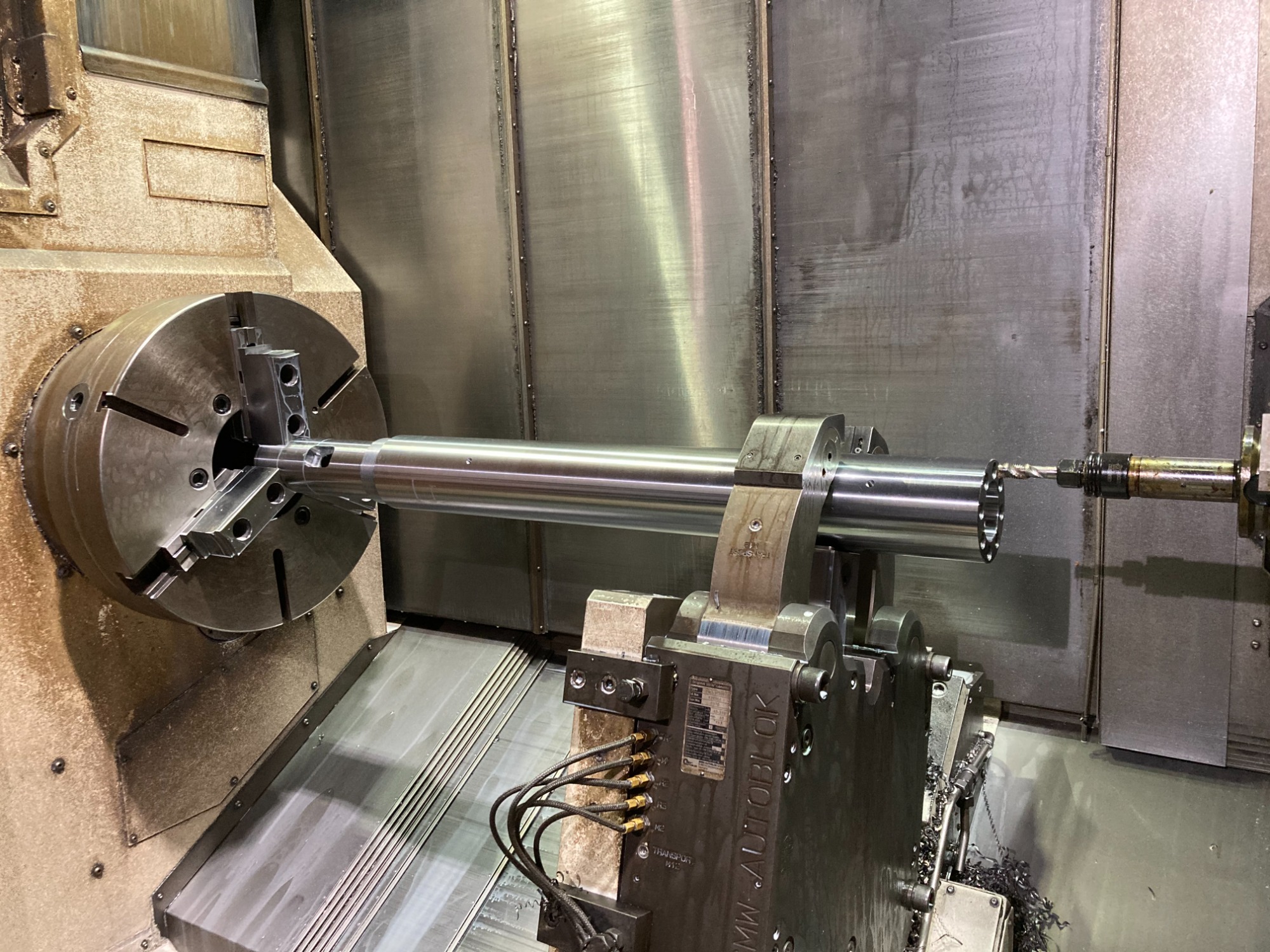

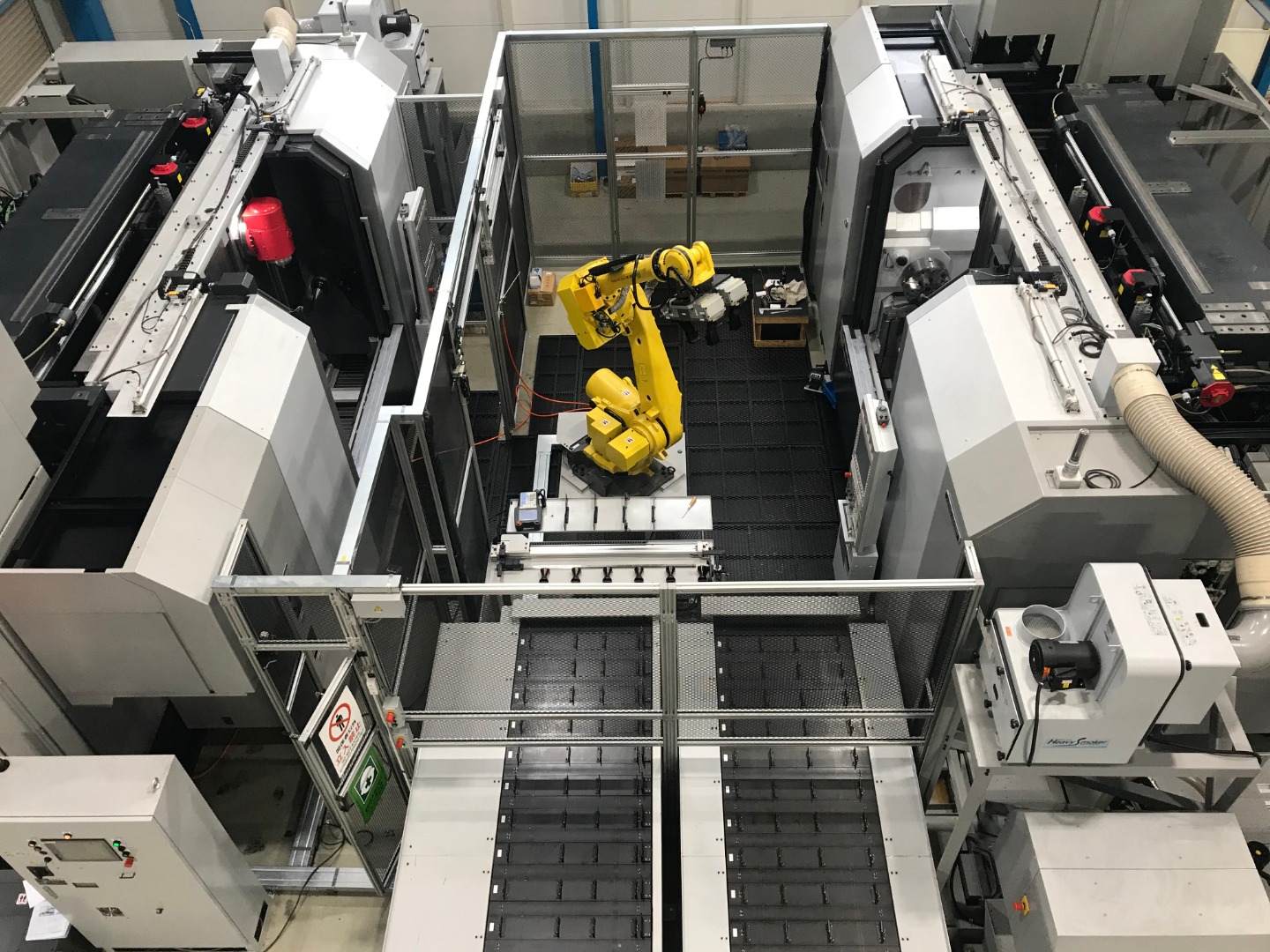

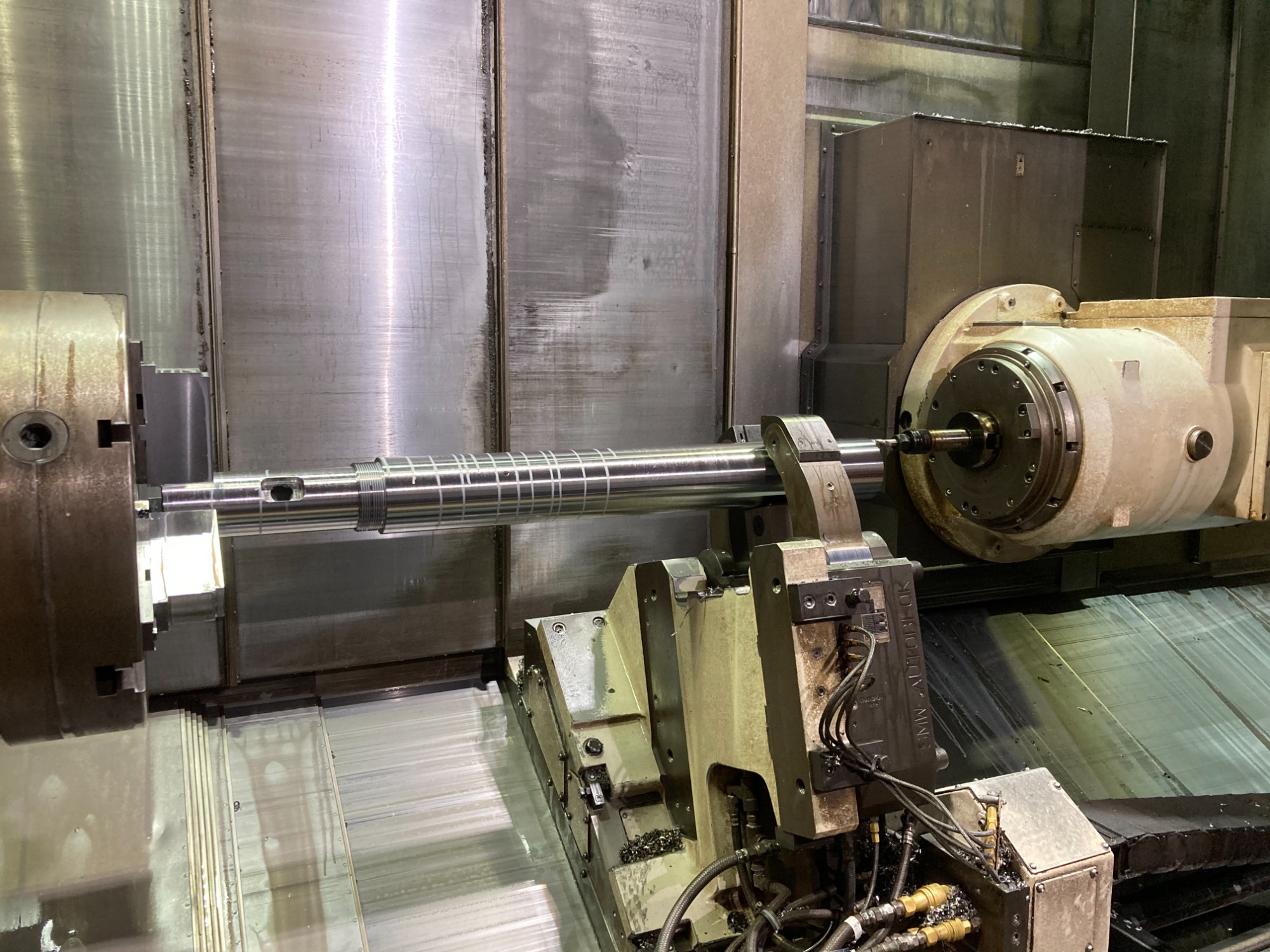

射出成形機用耐食耐摩耗シリンダー H-ALOY®(プロテリアル(旧:日立金属))

H-ALOY® シリンダー 材質推奨例


樹脂名
H-Aloy
最量販寸法
遠心鋳造 HIP
PE(Polyethylene)
PP(Polypropylene)
PS(Polystyrene)
ABS(Acrylonitrile-butadiene-styrene)
PAL - 外径65×内径18×全長490~
外径160×内径64×全長1640
PMMA(Polymethylmethacrylate)
PC(Polycarbonate)
(光学部品用)

H503,NEOC600

-

外径65×内径16×全長450~
外径65×内径22×全長550
PA(Polyamide)
POM(Polyxymethylene)
PBT(Polybutylentelephthalate)
PPE(Polyphenylenether)
PET(Polyethyleneterephthalate)
PC(Polycarbonate).etc

NEOC600

H851

【NEOC600】
外径90×内径26×全長665~
外径160×内径68×全長1720
【H851】
外径56×内径16×全長450~
外径90×内径40×全長1130
PPS(Polyphenylenesulfide)
(GF ≦40%)

NEOC400

H901

【NEOC400】
外径65×内径16×全長450~
外径130×内径45×全長1180
【H901】
外径56×内径16×全長450~
外径90×内径40×全長1130
PPS(Polyphenylenesulfide)
(GF >40%)

-

H902、HC90

【H902、HC90】
外径56×内径16×全長450~
外径90×内径40×全長1130
汎用エンプラ
(GF >40%)

NEOC1000

H852

【NEOC1000】
外径130×内径40×全長1000~
外径240×内径90×全長2465
【H852】
外径56×内径16×全長450~
外径90×内径40×全長1130
スーパーエンプラ
LCP、PEEK,PEI,etc)
フッ素樹脂(PFA・PTFE)

H305

H831

【H305】
外径70×内径25×全長690~
外径315×内径150×全長3700
【H831】
外径65×内径20×全長510~
外径130×内径52×全長1160

*上記の数値はあくまで参考値です。保証するものではございません。
